聚丙烯酰胺絮凝劑失效的原因以及防護(hù)措施：
經(jīng)常遇到很多污水處理廠，特別是南方地區(qū)，由于氣候潮濕，一些污水廠的聚丙烯酰胺因堆放久了或者是包裝口沒有扎緊導(dǎo)致吸潮結(jié)塊，針對(duì)聚丙烯酰胺絮凝劑結(jié)塊情況，很多人有疑問，是不是失效了，還可不可以再用，其實(shí)像這種情況只要你能把它碾碎、溶開，水溶液有粘度，是沒有失效，但結(jié)塊后的聚丙烯酰胺是很難溶解開的，其實(shí)也意味著資源的浪費(fèi)。不同種類的聚丙烯酰胺的保質(zhì)期是有很大的區(qū)別的，這個(gè)和其結(jié)構(gòu)有關(guān)聯(lián)，相對(duì)來說陰離子聚丙烯酰胺的有效期時(shí)間要長(zhǎng)點(diǎn)，陽離子聚丙烯酰胺一般我們國(guó)家規(guī)定保質(zhì)期為2年。超出這個(gè)期限，均視為超過保質(zhì)期，就有失效的風(fēng)險(xiǎn)，聚丙烯酰胺失效可以從兩個(gè)方面來判斷：一個(gè)是粘度降低，二是絮凝效果變差。
聚丙烯酰胺失效的原因：
溶解不均勻或不充分會(huì)影響使用效果，粉狀的聚丙烯酰胺在干燥、陰涼的地方可存放二年以上，但配成溶液后，其存放時(shí)間很有限。一般說，溶液濃度為0.1%時(shí)，非、陰離子型聚合物溶液不超過一周；陽離子型聚合物溶液不超過一天。溶液穩(wěn)定性與濃度有關(guān)，配的濃度越濃(如3%到5%)的溶液存放時(shí)間越長(zhǎng)，但3%到5%的溶液不能直接去處理污水，使用前還要稀釋，陽離子聚丙烯酰胺溶液PH值小于5.5時(shí)較穩(wěn)定，大于6.0時(shí)會(huì)因水解而迅速失效。它對(duì)鐵離子、鈣離子、鎂離子比陰離子聚合物質(zhì)敏感。鐵離子是造成所有聚丙烯酰胺化學(xué)降解的催化劑，因此，在配制、轉(zhuǎn)移、貯存聚丙烯酰胺溶液時(shí)，要盡量避免鐵離子進(jìn)入、與溶液接觸設(shè)備最好用不銹鋼、塑料、玻璃鋼或表面涂料樹脂的碳鋼制造。
防止聚丙烯酰胺失效的措施：
第一，聚丙烯酰胺配置宜采用現(xiàn)配現(xiàn)用的原則，如果聚丙烯酰胺溶液配制好了，放置時(shí)間過長(zhǎng)，就容易造成聚丙烯酰胺溶液失效的問題。一般情況下，陰離子聚丙烯酰胺溶液可以放置7天左右，陽離子聚丙烯酰胺溶液可以放置24小時(shí)，配置好的聚丙烯酰胺溶液最好當(dāng)天使用完，以保證聚丙烯酰胺的使用效果。（環(huán)境溫度越高儲(chǔ)存時(shí)間越短，未使用完的溶解液要及時(shí)清理，認(rèn)真沖洗溶藥箱防止藥沉淀、變味、堵塞管道））
第二，在配置聚丙烯酰胺溶液時(shí)對(duì)水溫有很高的要求，要保證合適的水溫，避免因水溫過高造成聚丙烯酰胺發(fā)生講解問題，影響聚丙烯酰胺的使用。因此，在溶解聚丙烯酰胺時(shí)，溫度不要超過60度。
第三，除了水溫外，水質(zhì)對(duì)聚丙烯酰胺的使用效果也有很好的應(yīng)用。因此，要選用干凈的自來水進(jìn)行聚丙烯酰胺的配置工作，更好的發(fā)揮聚丙烯酰胺的處理性能。

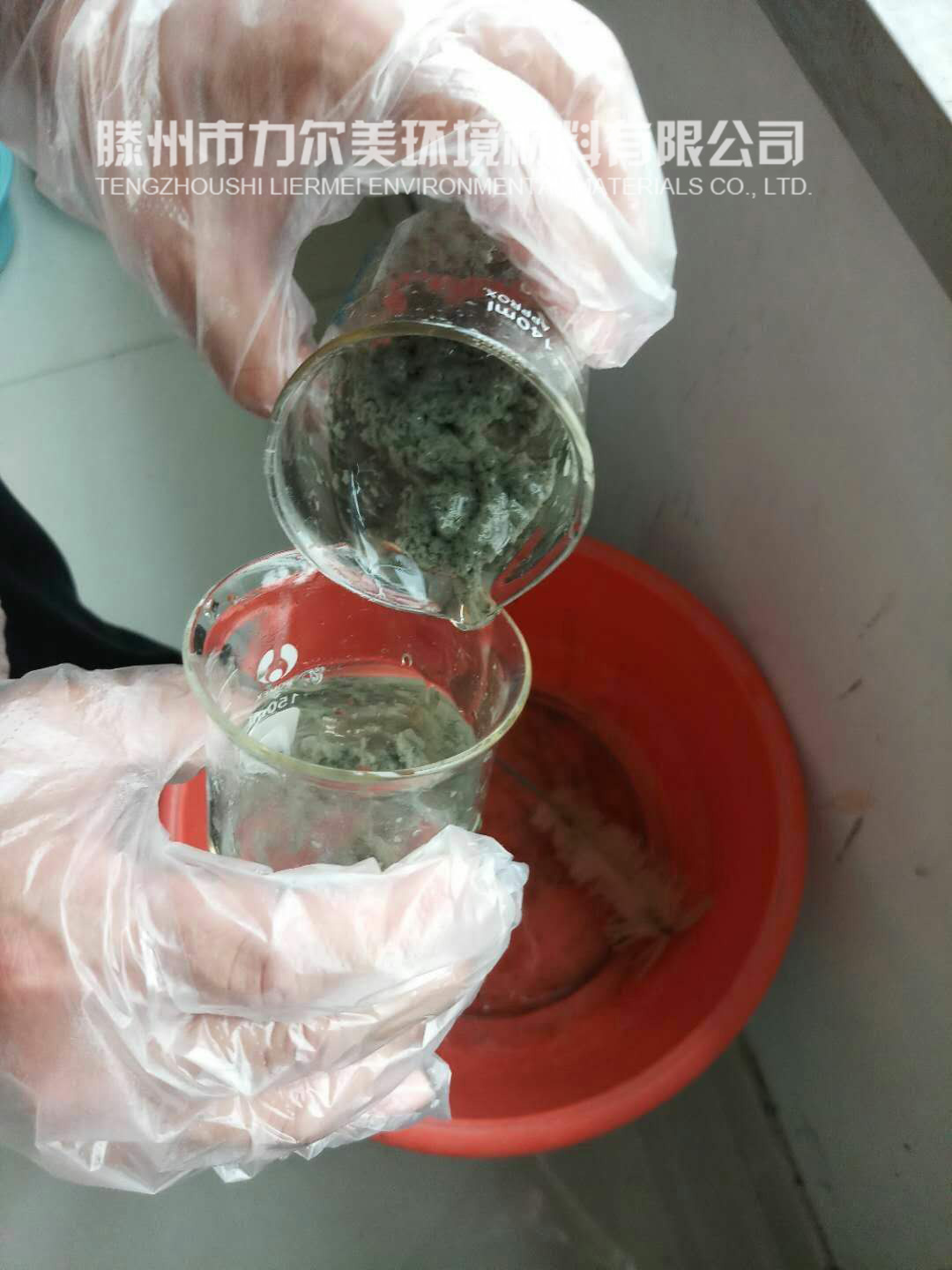

第四，一定要先加干凈的水同時(shí)攪拌機(jī)打開后，緩慢加藥，攪拌速度控制在200轉(zhuǎn)每分鐘為宜，攪拌時(shí)間最好在60分子為宜。
力爾美服務(wù)電話133 0637 5288
