一、概述

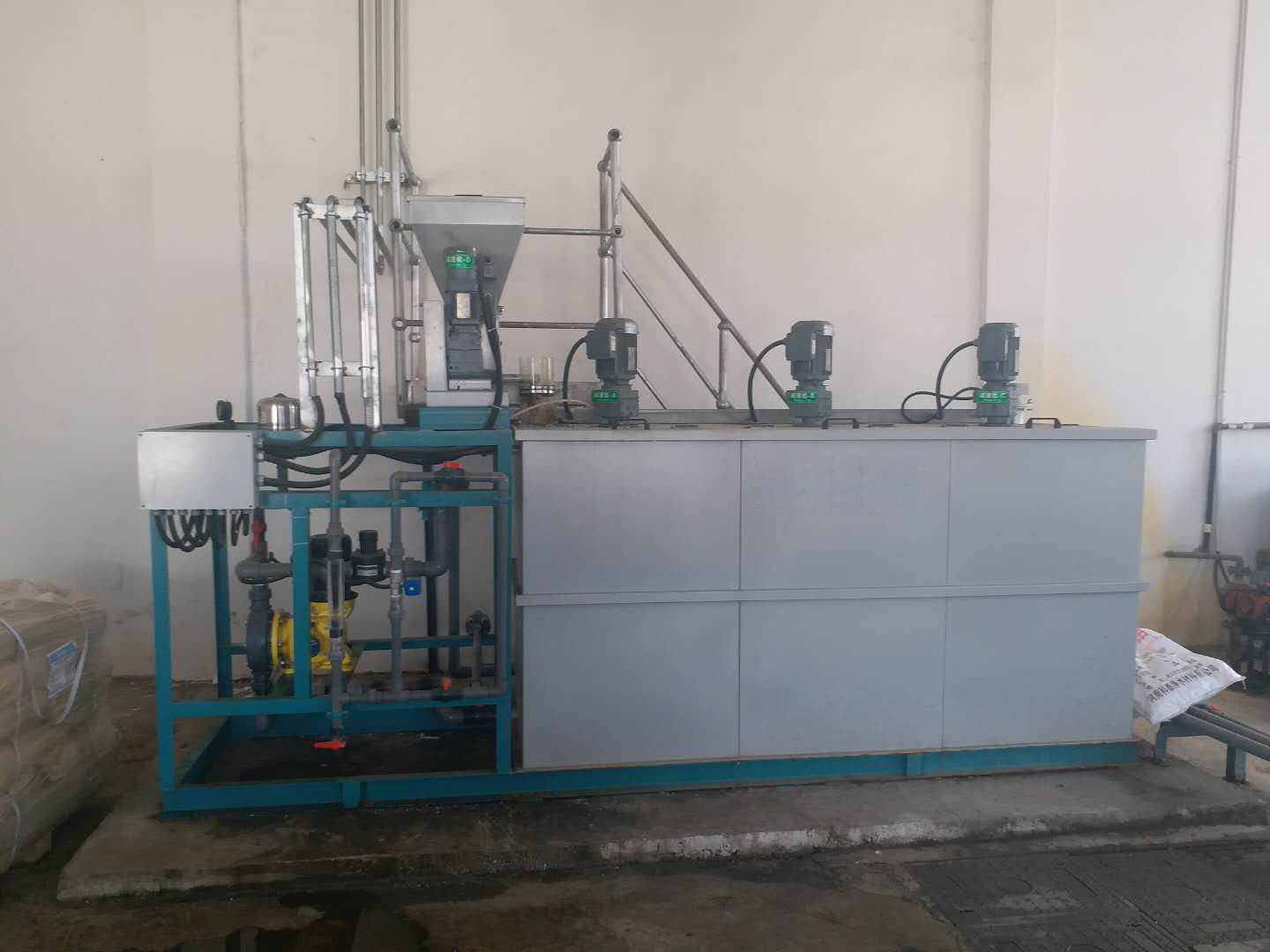

YTH型加藥裝置是連續制備和投加聚合物溶液的自動化設備。其制備的原料是干粉藥劑。它連續而高效的完成藥劑的化合和混合，從而得到均質的有活性的聚合物溶液。該設備可廣泛應用于市政污水處理、污水處理廠，造紙廠及其它工藝處理行業。
二、主要技術參數
| 型號 | YTH2000 |
| 干粉投加量 | 3-15KG/h |
| 配制能力 | 2000L/h，熟化時間為60min |
| 干投機電機功率 | 0.18KW |
| 攪拌機電機功率 | 0.75KW (380V，50Hz) x3臺 |
| 電加熱功率 | 0.02KW |
| 配藥進水管徑 | DN32 |
| 加藥管徑 | DN32 |
| 放空管徑 | DN32 |
| 溢流管 | DN40 |
| 配藥進水流量 | 1.2-6 m³/h |
| 進水壓力 | 0.2-0.3MPa |
| 主機外形尺寸 | 2200mm(L)×1200mm(B)×1900m(H) |
| 設備總功率 | 2.45KW |
| 電控柜防護等級 | IP55 |
1、工作原理
聚合物溶液的制備過程是通過各個溶液箱逐步處理完成的。溶液箱之間隔開，保證每個溶液箱內的最佳反應時間和恒定的濃度，最重要的是避免在預制混合槽和溶液儲存槽之間產生任何直接通路（短流）。
YTH型加藥裝置由控制箱自動控制，此控制箱與安裝在溶液儲存槽上的液位計相連，一旦液位計達到“低位”，觸發進水電磁閥打開，同時啟動干投機，開始配藥，濃度可以調整。一旦液位計達到“高位”，此循環過程就停止，攪拌機繼續工作。
2、總體結構該
設備結構組成有：干投機（含料斗）、干粉浸潤裝置、槽體、液位控制器、攪拌機、配藥進水管道、電控柜等。
（1）干投機：干投機的驅動部分為蝸輪蝸桿減速機，高精度的輸送螺桿布置在V型料斗的底部，可將料斗內的干粉完全輸送出去，在輸送器的出口處有電加熱裝置防止?jié)駳馇秩敕勰?料斗上部設有帶拉手的不銹鋼蓋，靠料斗底部的側面裝設干粉料位計，用以在干粉低位時通過控制柜面板上的“干粉缺”指示燈和蜂鳴器報警。
（2）槽體：槽體為三槽式結構，包括預制混合槽、均質熟化槽、溶液儲存槽。各槽間都設有隔板及溢流堰板，在藥液配制過程中，藥液須從隔板的底部經溢流堰板上部V形堰流至下一槽內，能盡量避免生液短流進入熟化的藥液。槽體為全封閉結構，上方裝有帶拉手的不銹鋼蓋，在預制混合槽內設有內藏式溢流管，用以當液位超過設定的高位（故障）時，防止液體從槽體上部溢出；三個槽底部都設有出藥管及手動球閥，并將這三個出藥管口連接起來，一端作為投藥管，另一端作為放空管；連接管道及閥門均為UPVC材料，設有多個活接頭，拆卸方便。
（3）液位控制器：在溶液儲存槽內設有液位控制器，來實現槽內液位的高/低/超低三個點的控制。液位控制器使設備實現低液位時開始配制藥溶液，至高液位時停止；超低液位時整套裝置停機，并報警，防止投加泵空轉而損壞，同時發出信號給上位機，指示系統故障，整個污水處理或污泥處理系統需停機并故障報警。
（4）攪拌機：槽上方裝有攪拌機。攪拌器結構獨特，轉速恰當，既能保證溶液的均質化，又不破壞聚合物分子鏈。
（5）配藥進水管道：配藥進水管道由過濾器、壓力表、電磁閥、管道式轉子流量計、手動球閥、截止閥等組成?？芍庇^顯示進水流量，并可調節進水流量。
（6）電控柜：配置完全自動化的電氣元件，包括手動、自動及遠控控制旋鈕，預留投加泵的接口。
四、主要優點
1、三槽一體（預制混合槽、勻質熟化槽、溶液儲存槽）連續制備，操作簡單；
2、進水流量均可調，可任意調整制備需要的溶液濃度；
3、干投機的高精度輸送及預浸潤裝置的巧妙設計，可減少結粒（塊）現象產生，減少藥劑的浪費和避免管路或設備堵塞；
4、干粉輸送器具有抗凝結加熱保溫功能，有效避免藥劑受潮結塊或變質情況發生；
5、設備自動間歇運行及停頓交叉攪拌功能，使制備溶液混合均勻；
6、料斗中干粉料位過低時，發出聲光報警信號提醒操作人員加料；
五、電氣、自控及儀表
電源：3×380V，50Hz；包括控制柜與干投機電機、攪拌電機、液位控制器、料位計、電磁閥、電加熱器等元件的電纜連線。控制柜和系統敷線符合相關國家標準。
六、設備主要材料表
| 序號 | 部件名稱 | 材質 |
| 1 | 槽體 | SUS304 |
| 2 | 干投機 | SUS304 |
| 3 | 系統管路配件 | 黃銅與UPVC結合 |
| 4 | 攪拌機（含軸和葉輪） | SUS304 |
| 5 | 液位控制器 | SUS304 |
| 6 | 干粉抗凝結加熱保溫裝置 | SUS304 |
| 7 | 所有緊固件、地腳螺栓 | SUS304 |
| 8 | 減速機 |
設備整機供貨：
| 序號 | 部件名稱 | 材質 |
| 1 | 槽體 | 1臺 |
| 2 | 干投機（含料斗） | 1臺 |
| 3 | 料位開關 | 1只 |
| 4 | 進水管路配件 | 1套 |
| 5 | 攪拌機 | 3臺 |
| 6 | 電控箱 | 1套 |
| 7 | 液位控制器 | 1套 |
| 8 | 干粉抗凝結加熱保溫裝置 | 1套 |
